背景

公司近日需要统计云服务资源的利用率，例如云服务器产品。

我们有自建基于 prometheus 的监控系统，实时抓取存储了服务器的监控指标。

但是利用率如何衡量？单说CPU使用率，我们是应该取均值还是峰值？

‍

商量后，计划先利用原始数据（实时值）同时计算出峰值和均值，两个指标同时作为参考。

但是在写prom ql时，遇到了一些障碍。

‍

recording rules

以最简单的 prom ql​ 示例，统计当前时刻的CPU 使用率 和 内存使用率。

ps：host_name, host_ip 为自定义的lable，avg是用于给数据按 lable 分组。

‍

CPU 使用率：

1 - avg(irate(node_cpu_seconds_total{mode="idle"}[5m])) by (host_name, host_ip)

‍

内存使用率：

1 - node_memory_MemAvailable_bytes{mode!="idle"} / node_memory_MemTotal_bytes

‍

假如我们期望在获取某个范围内的值，需要利用到子查询，子查询有以下四种：

• avg_over_time() #指定间隔内所有点的平均值。
• min_over_time() #指定间隔中所有点的最小值。
• max_over_time() #指定间隔内所有点的最大值。
• sum_over_time() #指定时间间隔内所有值的总和。

‍

需求是期望获得最大值和均值，所以可以使用 max_over_time 和 avg_over_time。以 max_over_time 为例，常规思路来说，上述 pql 需要改写为如下形式：

CPU 使用率：

max_over_time(1 - avg(irate(node_cpu_seconds_total{mode="idle"}[5m])) by (host_name, host_ip)[24h])

‍

内存使用率：

max_over_time(1 - node_memory_MemAvailable_bytes{mode!="idle"} / node_memory_MemTotal_bytes)[24h]

‍

然而执行查询时，会发现 pql 报错：

bad_data: 1:94: parse error: ranges only allowed for vector selectors

‍

可以引申两个问题：

1. 多个范围向量选择器

   这是因为 *_over_time() 函数都需要输入一个范围向量，范围向量通常只能由单个区间向量选择器产生，比如 test_metric[5m]。

   但是我们现在的需求是，使用 max_over_time() 函数来找出24h内的CPU MAX值。

   从上述 pql 中可见，CPU使用率不是一个原始值，而是通过 irate 函数计算的，已经包含了范围向量[5m]，我们应该如何再增加 24h 的向量选择器？

   ‍

   如果是单一指标的查询，不涉及加减乘除等数学运算，可以这样写

   max_over_time(irate(node_cpu_seconds_total{mode="idle",host_ip="10.76.36.255"}[5m])[24h:])


   ‍

   上述 pql 的含义是，首先以指定的步长在 5m 内执行内部查询，然后根据子查询的结果计算外部查询。

   子查询的表示方式类似于区间向量的持续时间，但需要冒号后添加了一个额外的步长参数：[duration:resolution]​

   ​resolution​ 表示步长参数，省略时Prometheus 会使用配置的全局 evaluation\_interval​ 参数进行评估内部表达式。

   ‍

2. 复杂 pql 套用 *_over_time() 计算语法问题

   当 pql 中存在加减乘除等数学运算时，使用上述解决办法（增加步长）的 pql 会报另一个错误：

   # pql
   max_over_time(1 - avg(irate(node_cpu_seconds_total{mode="idle"}[5m])) by (host_name, host_ip)[24h:1m])

   # error
   bad_data: 1:19: parse error: binary expression must contain only scalar and instant vector types


   ‍

‍

​recording rules​ 允许预先计算经常需要的，或者计算复杂度高的表达式，并将结果保存为一组新的时间序列数据。

所以我们可以利用它，将原本的 pql 转换为指标，然后针对这个指标再进行子查询，降低复杂度，也避免了语法问题。

‍

参考链接：

知乎：Prometheus基础相关–PromQL 基础(2)

prometheus.io querying/functions

‍

‍

prometheus 配置 rules

prometheus 支持的 rules 有两类，一类是 recording rules​ ，另一类是 alerting rules​。此处不展开赘述 alerting rules​。

‍

编辑 prometheus.yml​ , 增加 配置 rules 路径。

rule_files:
  - /etc/prometheus/rules/*.yml

‍

写入 rules 规则，编辑 rules/node_exporter.yml​

groups:
  - name: node_exporter_recording_rule
    rules:
    - record: irate_node_cpu_usage_percent_5m
      expr: 1 - irate(node_cpu_seconds_total{mode="idle"}[5m])
    - record: node_memory_usage_percent
      expr: 1 - node_memory_MemAvailable_bytes{mode!="idle"} / node_memory_MemTotal_bytes

完毕后 reload prometheus，以使配置生效。

‍

在一个 scrape_interval​ 周期后，prometheus 内将能够直接以上述 recording后的 metrics 进行查询。

‍

此时这两条 pql 是等价的

# 原始pql
1 - irate(node_cpu_seconds_total{mode="idle"}[5m])

# recording metric
irate_node_cpu_usage_percent_5m

‍

此时我们使用 max_over_time() 函数进行子查询即可得到期望的结果：

avg(
    max_over_time(
        irate_node_cpu_usage_percent_5m[24h:]
    )
)
by (host_name,host_ip)

‍

grafana 绘制面板

使用 table 类型的图标，可以直观呈现数据，并且能够导出 excel 表格。本文不展开赘述具体如何绘制图表。

大概流程为如下：

• Query部分
  • pql 语句编写
  • 配置为 table 类型的query
• Transform部分
  • Merge
  • Organize fields
• Panel部分
  • Add override property

‍

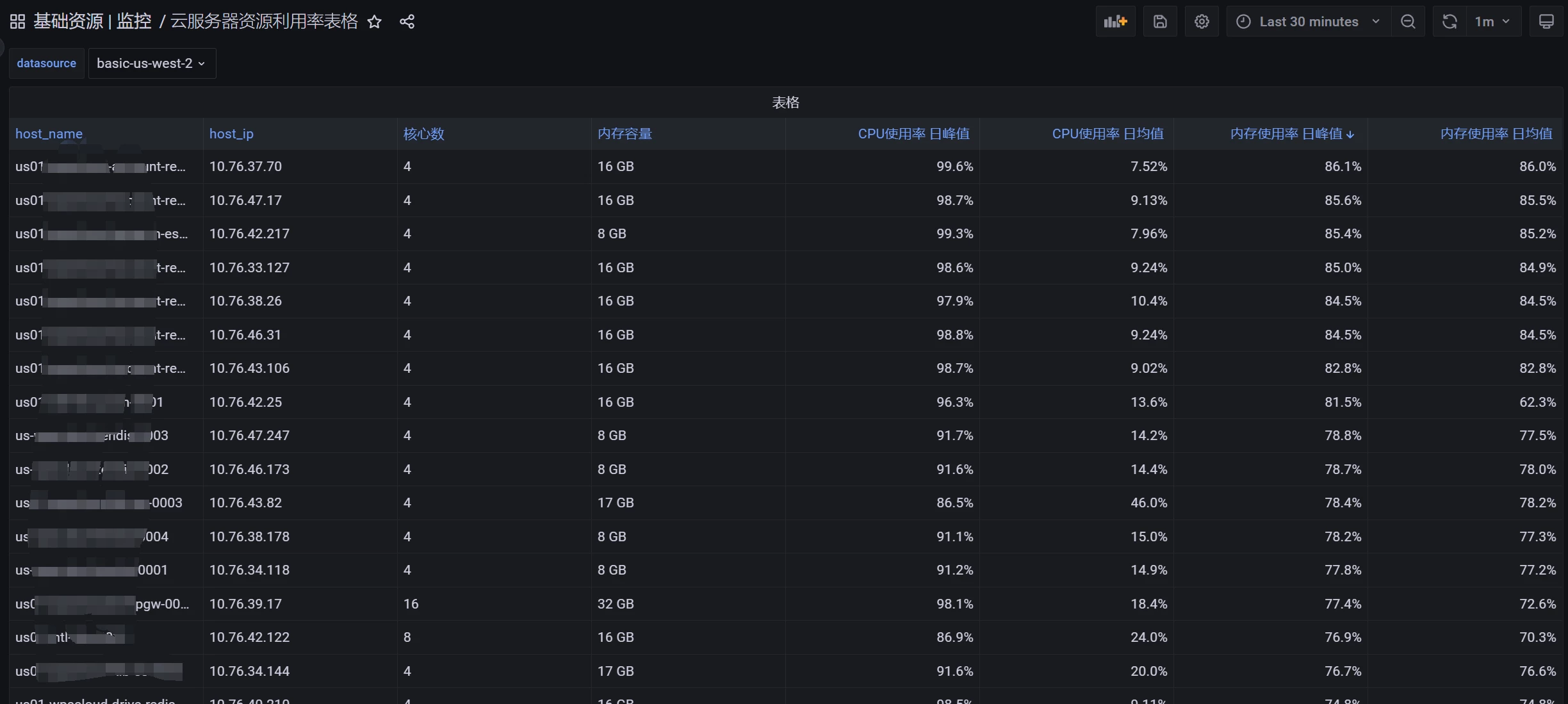

效果图：

​​

‍

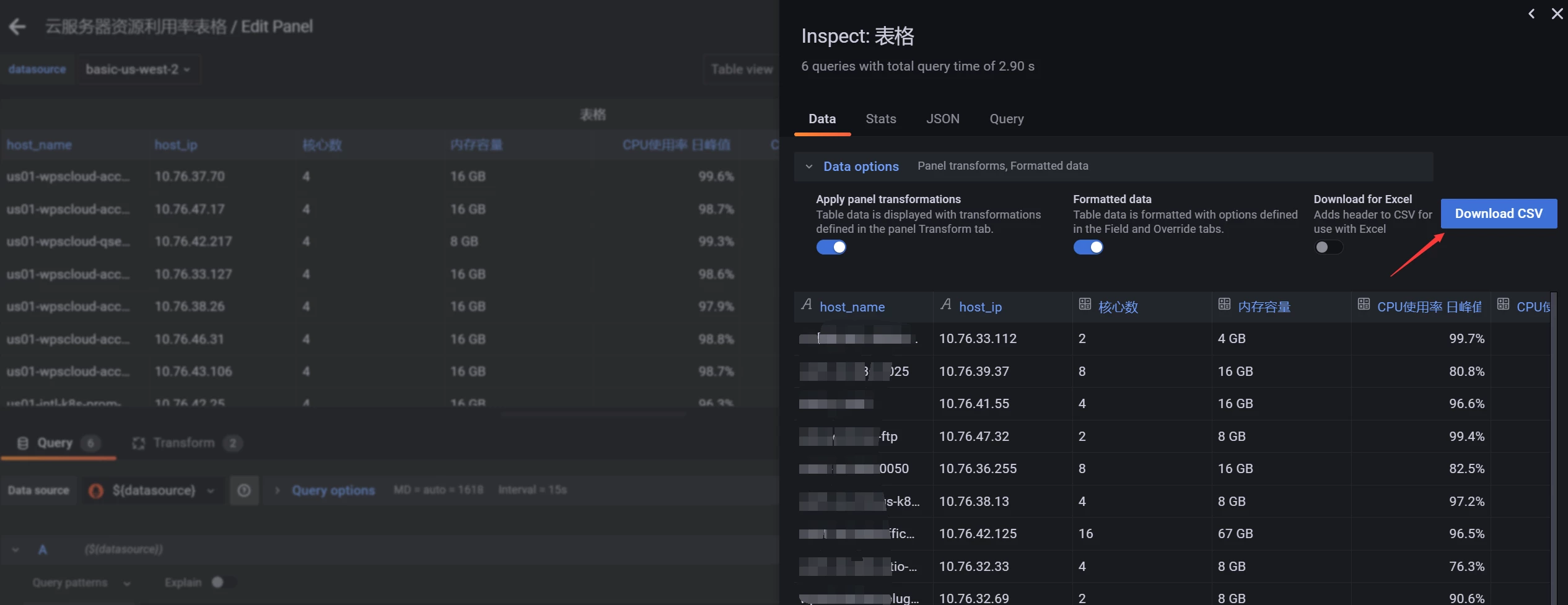

导出为 excel ：

​​

‍

总结

recording rules 在简化 pql 语法时非常有用，同时可以提高性能。查询预计算结果通常比需要时进行计算表达式快得多。

grafana 也是监控利器，各种类型的图表组合使用绘制 dashboard 可以解决很多问题。

‍

‍

引用链接

• 知乎：Prometheus基础相关--PromQL 基础(2)
• prometheus.io querying/functions
